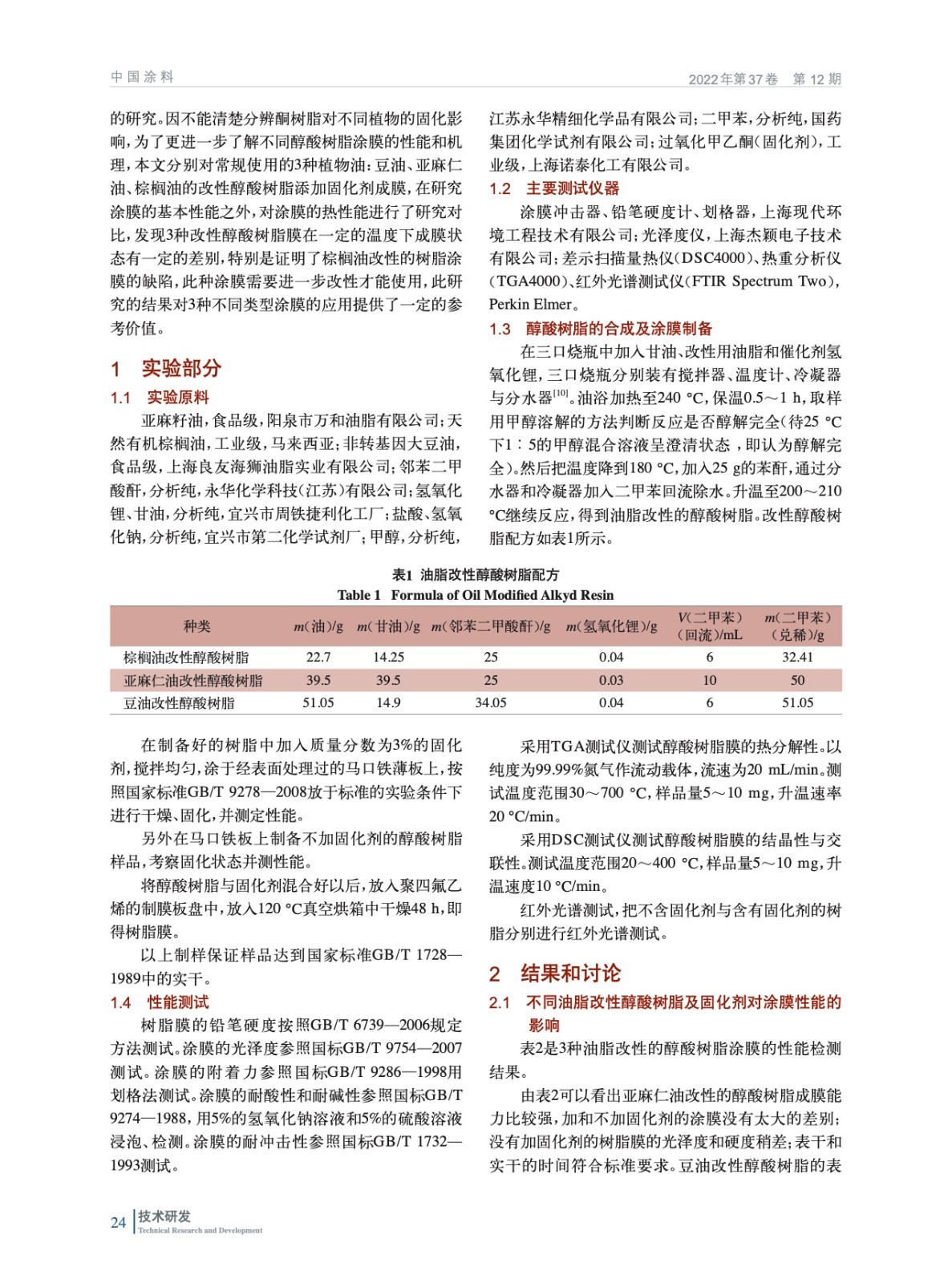

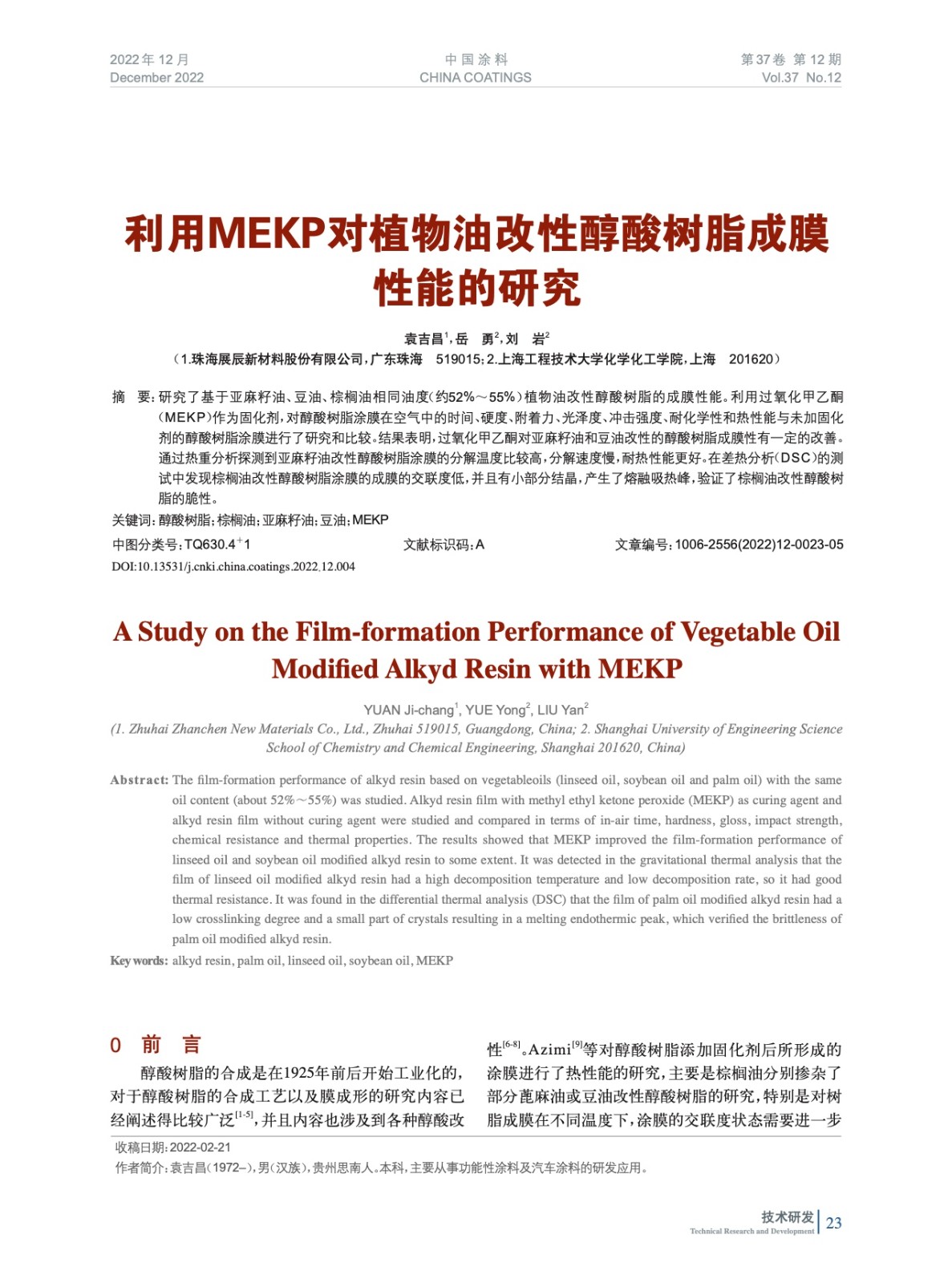

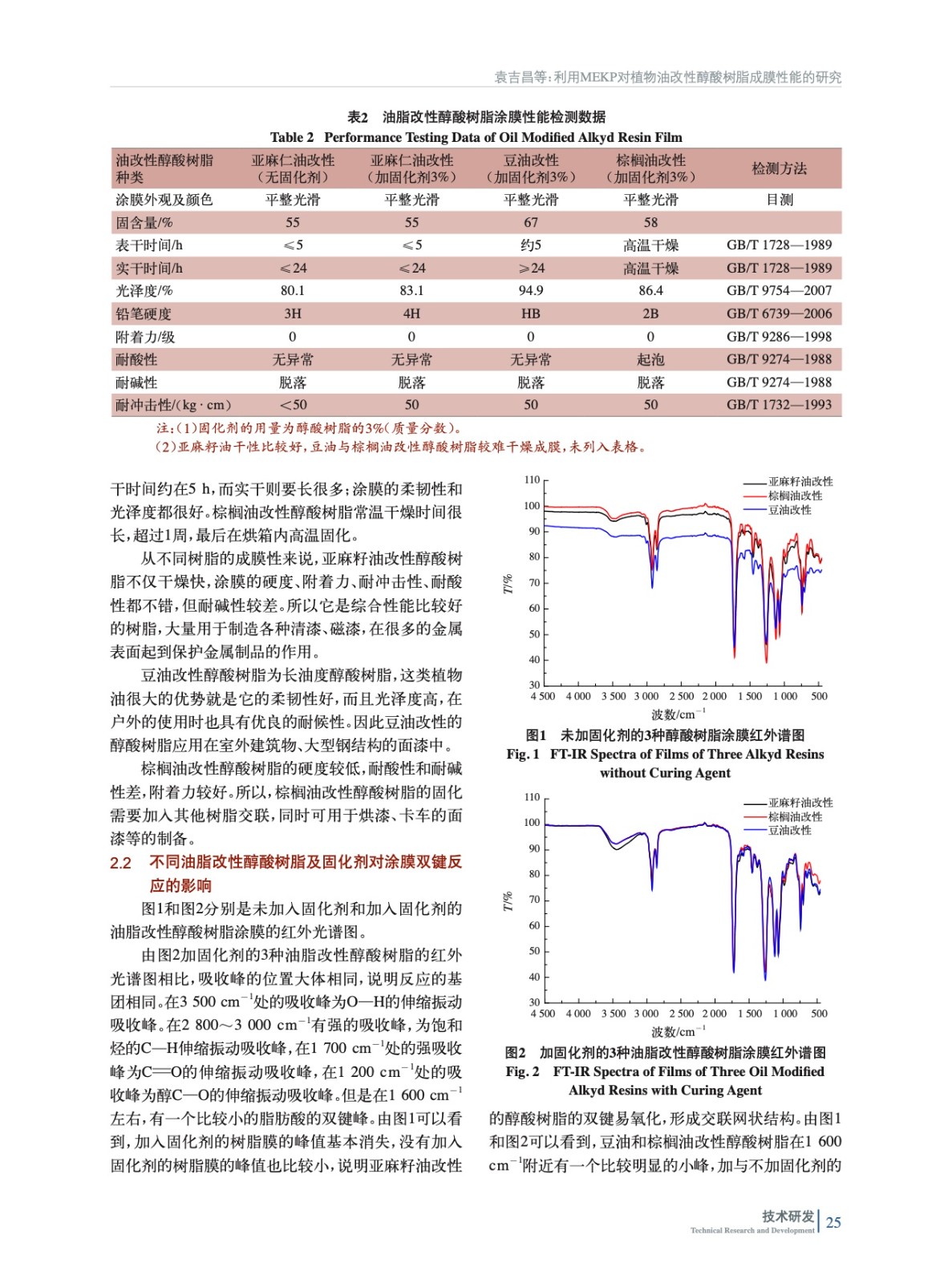

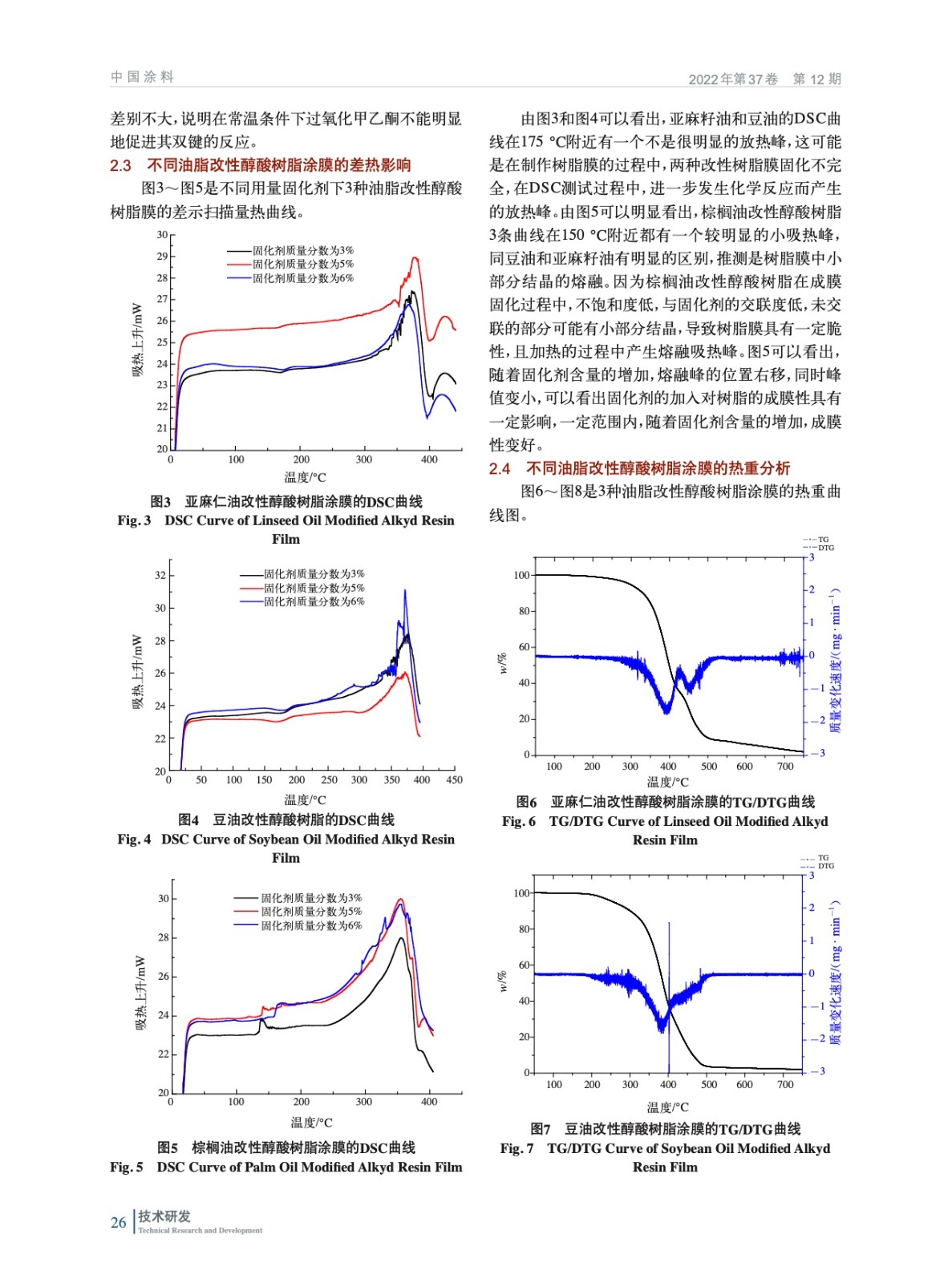

摘要：研究了基于亞麻籽油、豆油、棕櫚油相同油度（約52%～55%）植物油改性醇酸樹(shù)脂的成膜性能。利用過(guò)氧化甲乙酮（MEKP）作為固化劑，對(duì)醇酸樹(shù)脂涂膜在空氣中的時(shí)間、硬度、附著力、光澤度、沖擊強(qiáng)度、耐化學(xué)性和熱性能與未加固化劑的醇酸樹(shù)脂涂膜進(jìn)行了研究和比較。結(jié)果表明，過(guò)氧化甲乙酮對(duì)亞麻籽油和豆油改性的醇酸樹(shù)脂成膜性有一定的改善。通過(guò)熱重分析探測(cè)到亞麻籽油改性醇酸樹(shù)脂涂膜的分解溫度比較高，分解速度慢，耐熱性能更好。在差熱分析（DSC）的測(cè)試中發(fā)現(xiàn)棕櫚油改性醇酸樹(shù)脂涂膜的成膜的交聯(lián)度低，并且有小部分結(jié)晶，產(chǎn)生了熔融吸熱峰，驗(yàn)證了棕櫚油改性醇酸樹(shù)脂的脆性。
