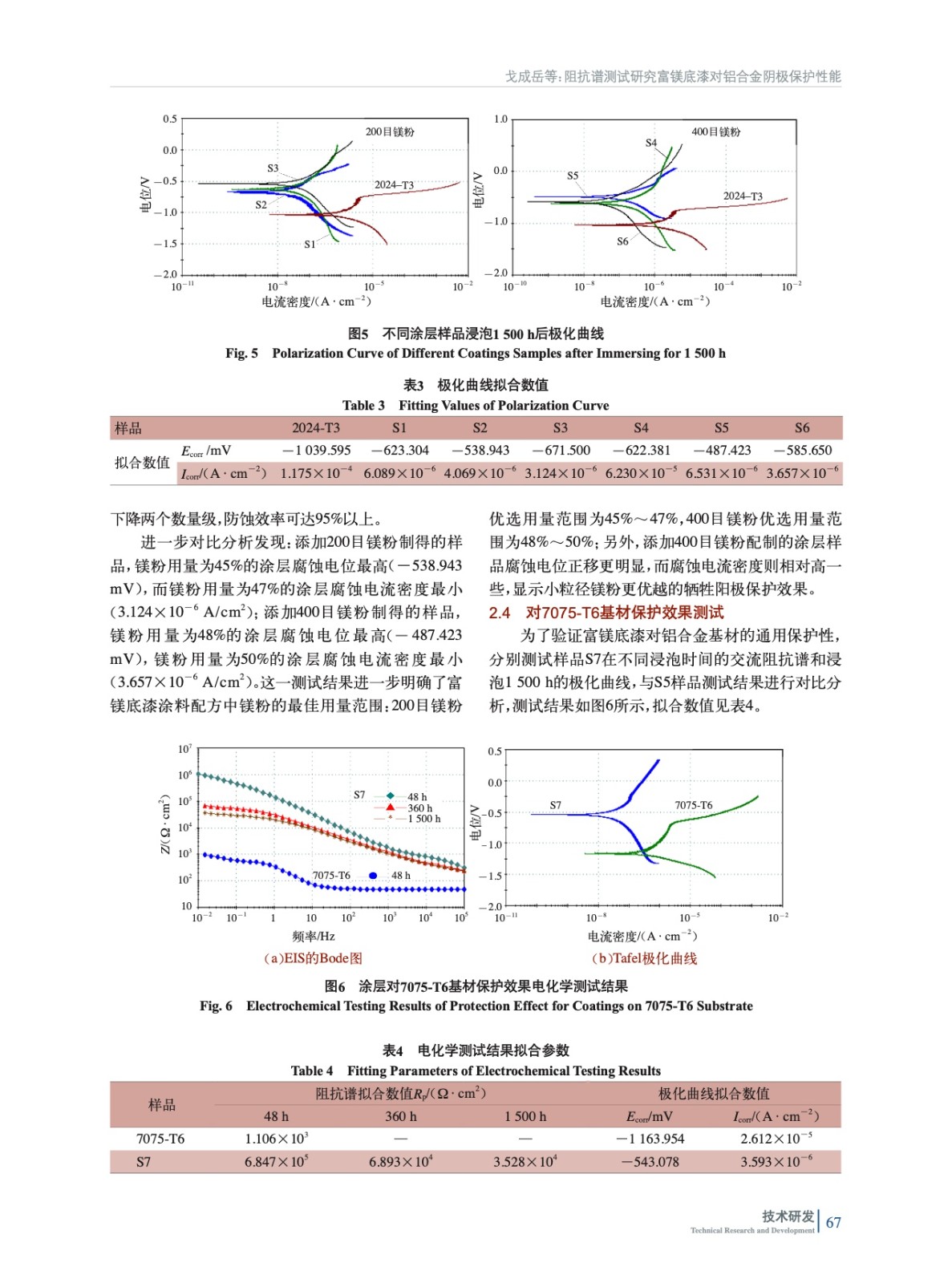

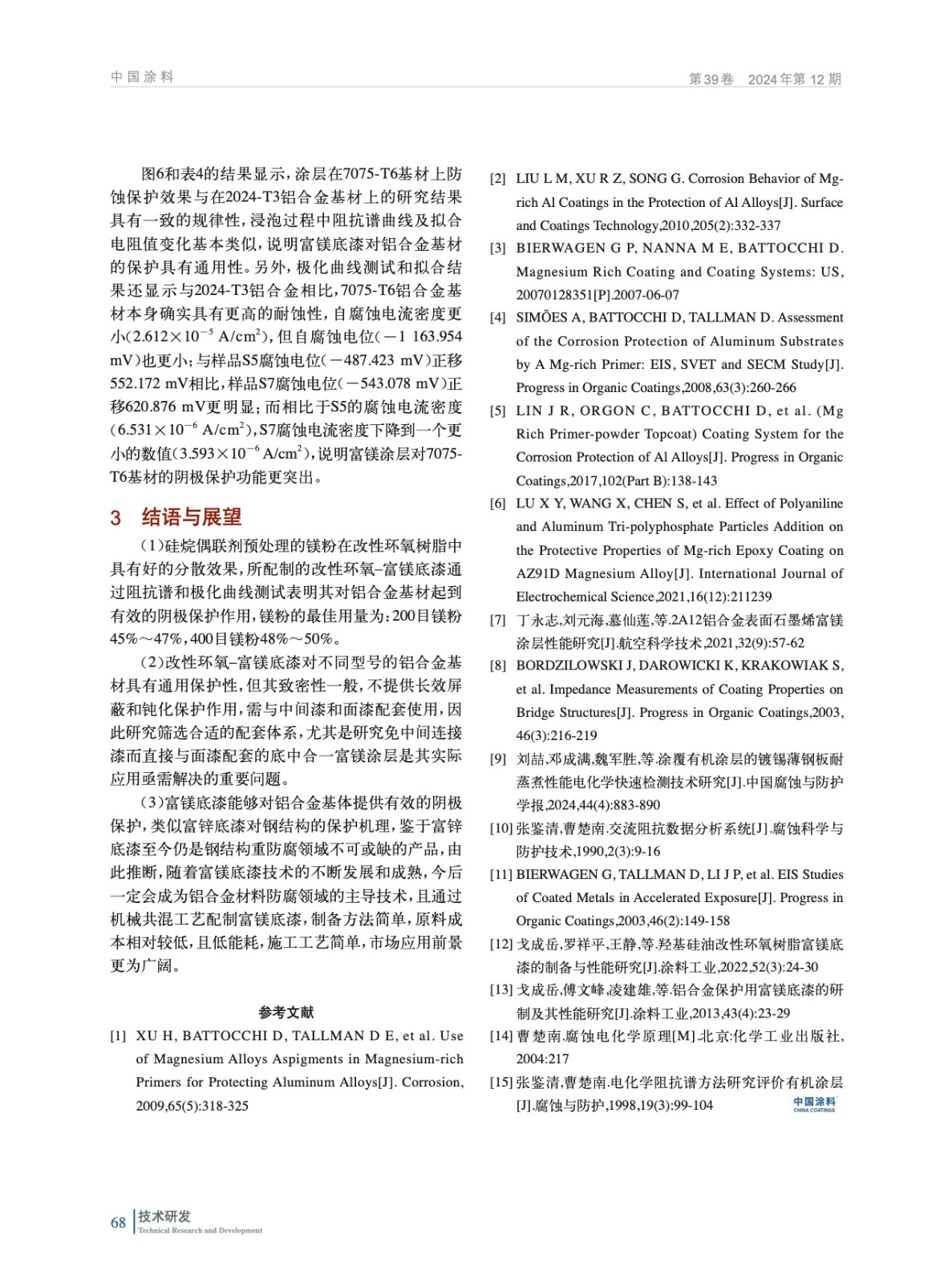

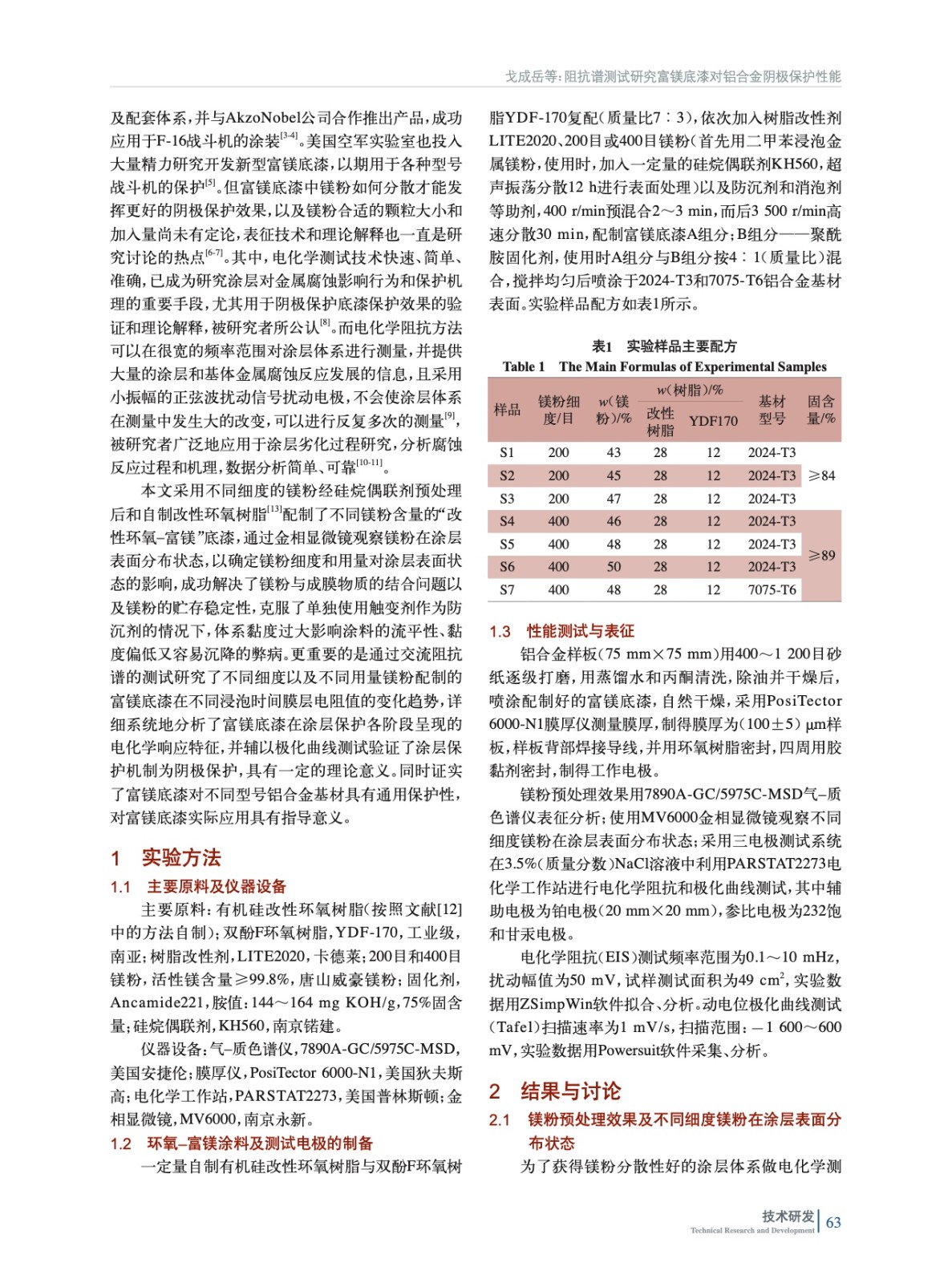

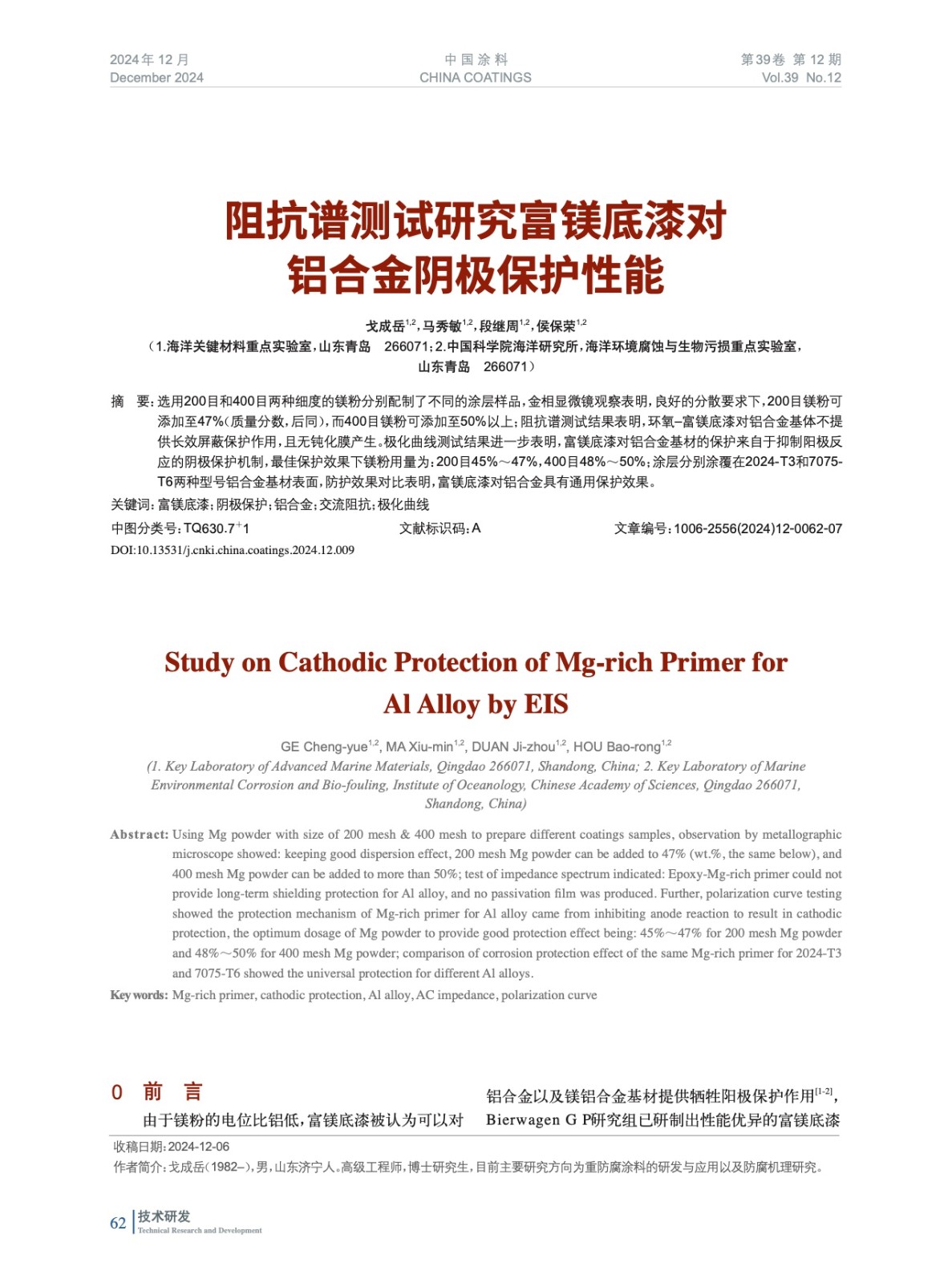

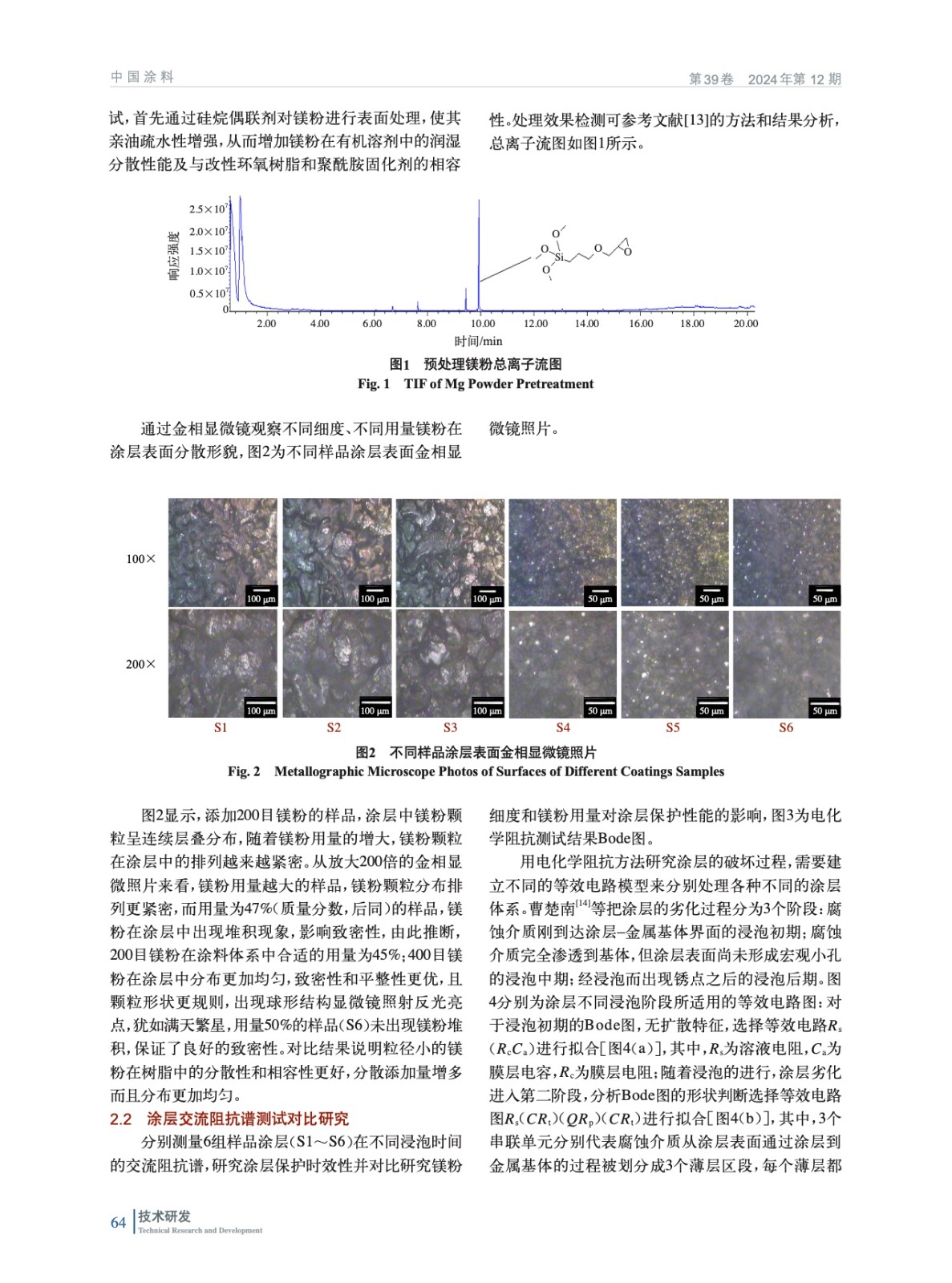

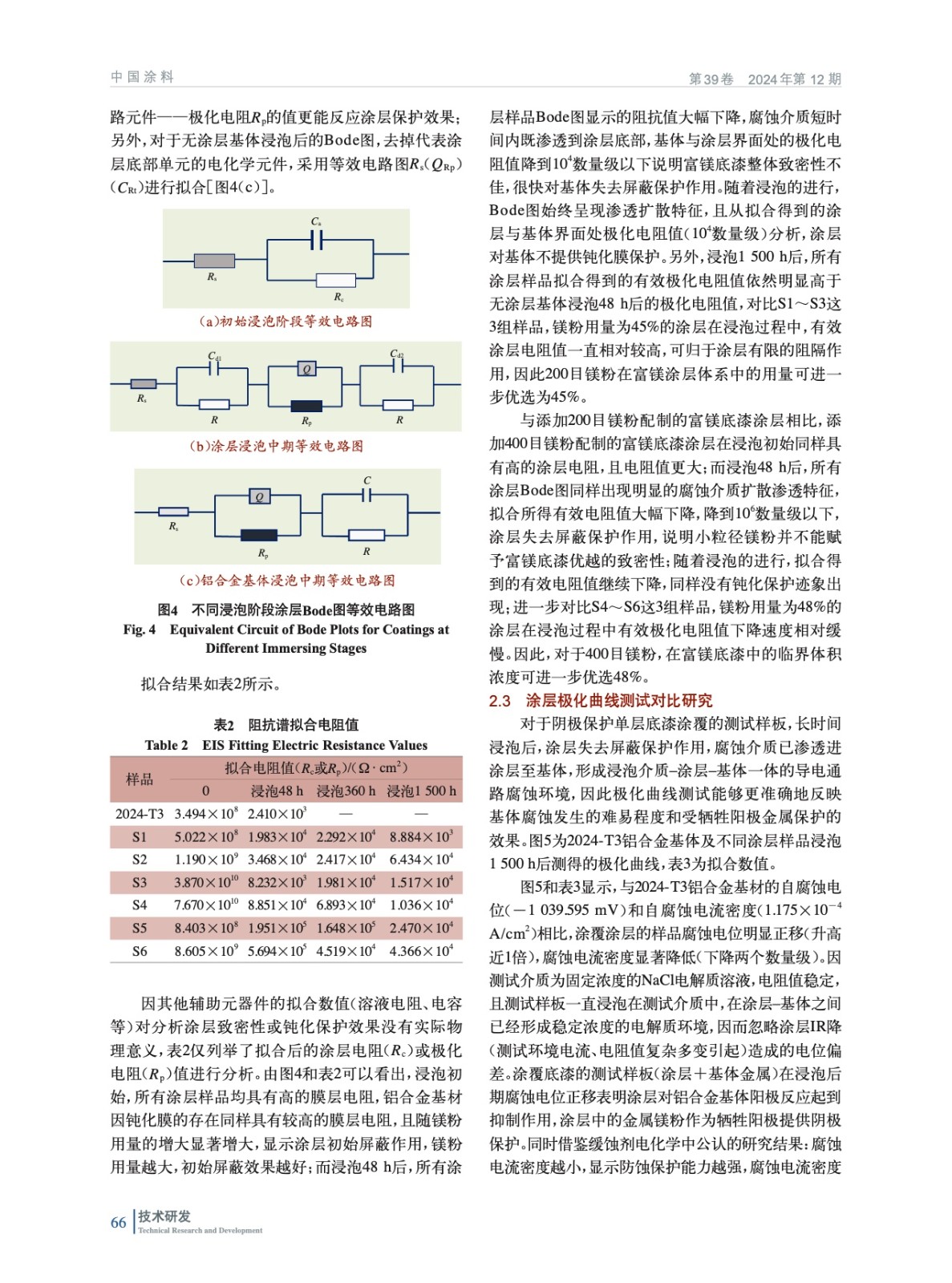

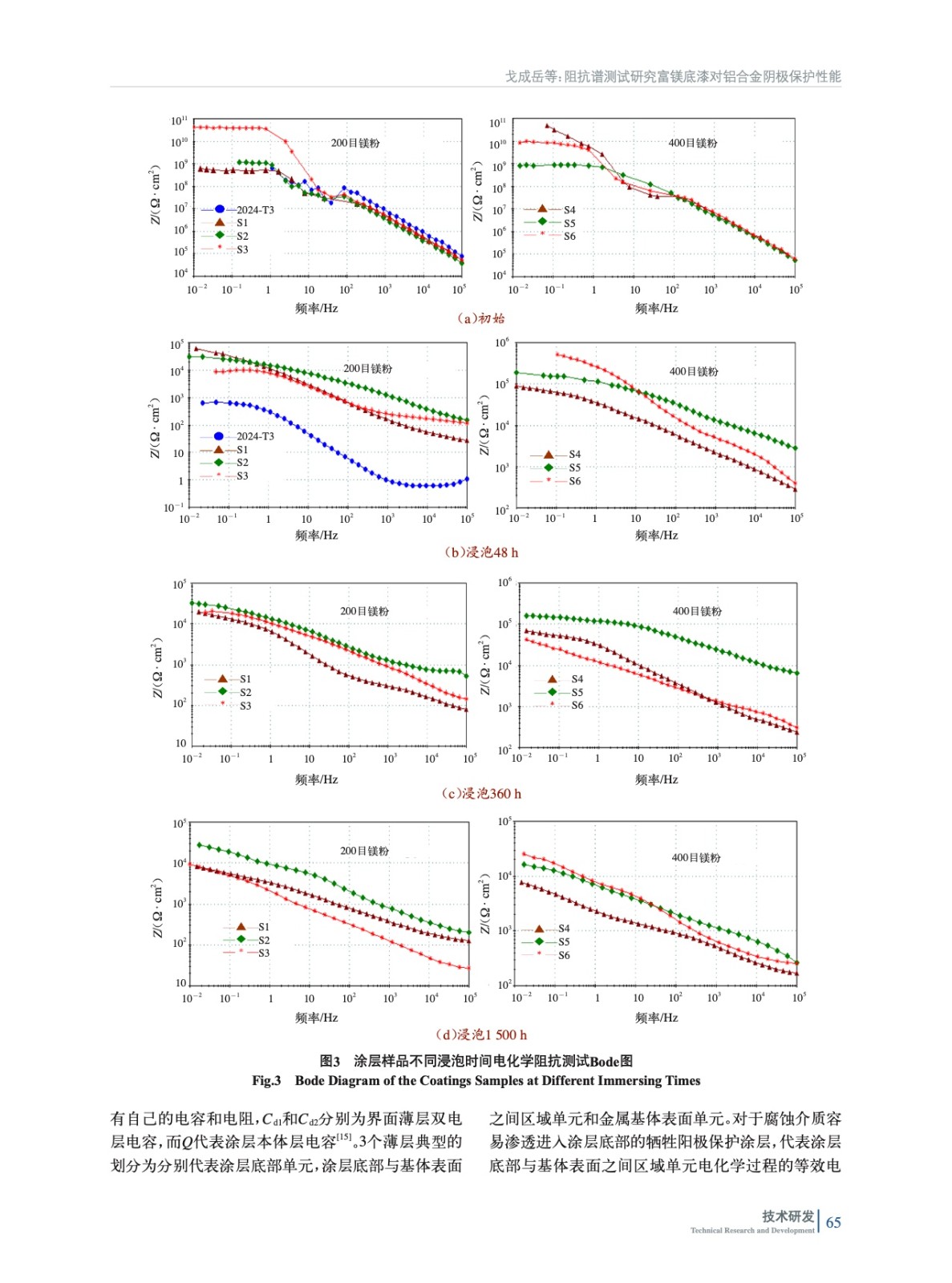

摘要：選用200目和400目兩種細(xì)度的鎂粉分別配制了不同的涂層樣品，金相顯微鏡觀察表明，良好的分散要求下，200目鎂粉可添加至47%（質(zhì)量分?jǐn)?shù)，后同），而400目鎂粉可添加至50%以上；阻抗譜測試結(jié)果表明，環(huán)氧–富鎂底漆對鋁合金基體不提供長效屏蔽保護作用，且無鈍化膜產(chǎn)生。極化曲線測試結(jié)果進一步表明，富鎂底漆對鋁合金基材的保護來自于抑制陽極反應(yīng)的陰極保護機制，最佳保護效果下鎂粉用量為：200目45%～47%，400目48%～50%；涂層分別涂覆在2024-T3和7075-T6兩種型號鋁合金基材表面，防護效果對比表明，富鎂底漆對鋁合金具有通用保護效果。
